SCSI-Anschluss
Wir alle wissen, dass SCSI (Small Computer System Interface) ein häufig verwendeter Standard für externe Computerschnittstellen ist, der es ermöglicht, externe Geräte wie Festplatten, Motion Controller, optische Laufwerke, Servoplatinen usw. an ein Computersystem anzuschließen.
Der SCSI-Anschluss ist eine Schnittstelle, die zum Anschließen von SCSI-Geräten verwendet wird. Typischerweise werden zwei Anschlüsse (männlich und weiblich) miteinander verbunden, um eine Verbindung zu bilden, und unterstützen zwei angeschlossene Geräte, um die Stromversorgung und die Datenübertragung bereitzustellen. Kompatibel mit Computer, Industriekamera-Repeater, Motion Controller, PCI-e-Karte, Datenerfassungs-E/A-Anschlussplatine. Im Allgemeinen beziehen wir uns auf die SCSI-Anschlussstifte, über die wir gesprochen haben50-poliger SCSI-AnschlussUnd68-poliger SCSI-Anschluss, aber jetzt verwenden wir auch 14P/26P/36P/40P/80P/100P-Stecker als SCSI-Stecker.
Merkmale des SCSI-Anschlusses
Hochgeschwindigkeitsübertragung: Der SCSI-Anschluss verwendet eine parallele Übertragung, die Datenübertragungsgeschwindigkeit ist hoch, unterstützt Hochleistungsrechnen und große Datenspeicherung.
Kompatibel mit mehreren Geräten: SCSI-Anschlüsse unterstützen den Anschluss mehrerer Geräte, bieten höhere Flexibilität und Skalierbarkeit und unterstützen den gleichzeitigen Anschluss mehrerer SCSI-Geräte.
Hohe Zuverlässigkeit: SCSI-Anschlüsse verwenden bei der Datenübertragung eine differenzielle Signalübertragung, die elektromagnetischen Störungen und Rauschen wirksam widerstehen kann und eine zuverlässige Datenübertragungsgarantie bietet.
Plug-and-Hot: Dies bedeutet, dass externe Geräte bei laufendem Computersystem ein- und ausgeschaltet werden können, ohne das System neu starten zu müssen, was für Benutzer praktisch ist, um Geräte hinzuzufügen und auszutauschen.
SCSI-Anschlusstypen
Gemäß der Entwicklung der SCSI-Schnittstelle ist dies die Hauptklassifizierung als Referenz:
SCSI-1: Der früheste SCSI-Standard, der eine 50-polige Centronics-SCSI-Schnittstelle verwendet, unterstützt 8-Bit-Datenübertragung und unterstützt eine maximale Übertragungsrate von 5 MB/s.
Vorteil der SCSI-Schnittstelle:
SCSI-2: Verbesserung gegenüber SCSI-1, unterstützt 16-Bit-Datenübertragung und höhere Übertragungsraten als SCSI-1
SCSI-3: Die dritte Generation des SCSI-Standards, auch Ultra SCSI genannt, unterstützt höhere Übertragungsraten von bis zu 40 MB/s.
SCSI-4: Die vierte Generation des SCSI-Standards, auch Ultra2 SCSI genannt, unterstützt Übertragungsraten von bis zu 80 MB/s.
SCSI-5: Fünfte Generation des SCSI-Standards, auch Ultra3 SCSI oder Ultra160 SCSI genannt, unterstützt eine maximale Übertragungsrate von 160 MB/s.
SCSI-6: Die sechste Generation des SCSI-Standards, auch Ultra320 SCSI genannt, unterstützt eine maximale Übertragungsrate von 320 MB/s.
SCSI-7: Siebte Generation des SCSI-Standards. Es wird auch Serial Attached SCSI (SAS) genannt, nutzt serielle Übertragung und unterstützt eine Übertragungsrate von bis zu 6 GB/s.
Vom Erscheinungsbild des SCSI-Anschlusses her gibt es zwei Arten von SCSI-Anschlüssen
SCSI-Anschluss vom DB-TypÄhnlich verhält es sich mit der D-Sub-Steckerstruktur. Auch HPDB SCSI Connector oder Micro DB SCSI Connector genannt.

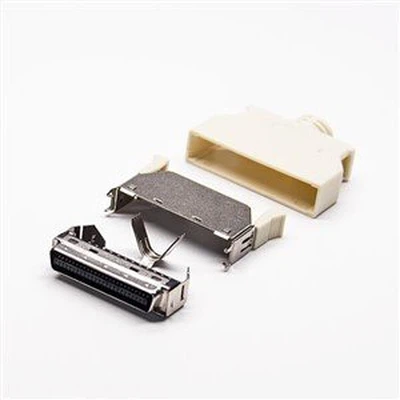

SCSI-Anschluss vom Typ CNÄhnlich verhält es sich mit der 36-poligen Steckerstruktur von Centronics. Auch genanntRibbon-SCSI-Anschluss, MDR-SCSI-Anschluss.
Von der SCSI-Anschlussfunktion gibt es zwei Arten von SCSI-Anschlüssen

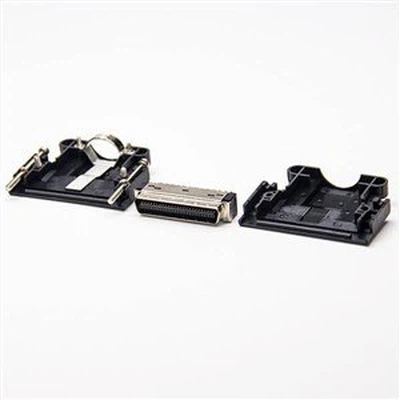

SCSI-Kabelanschluss: Dieser Steckverbindertyp wird für die Herstellung von SCSI-Kabeln verwendet, die mit einem abgeschirmten, verdrillten SCSI-Kabel verbunden werden. Üblicherweise mit einer Schraube oder einem Schnappverschluss am Gerät befestigt.90-Grad-SCSI-Anschlussund 135-Grad-SCSI-Anschluss wird unterstützt. Bitte beachten Sie, dass bei der Größe des SCSI-Steckers eine Kabelgröße erforderlich ist, wenn Sie einen Standard herstellen möchtenSCSI-KabelDie übliche Kabelgröße ist ein verdrilltes, abgeschirmtes SCSI-Kabel mit 28 AWG oder 30 AWG.

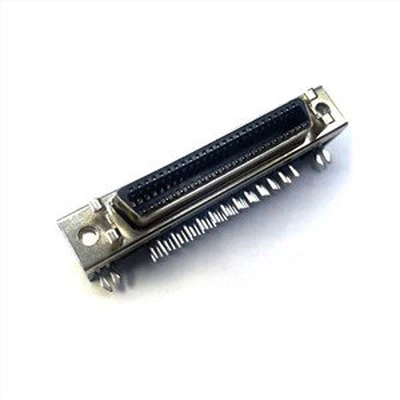

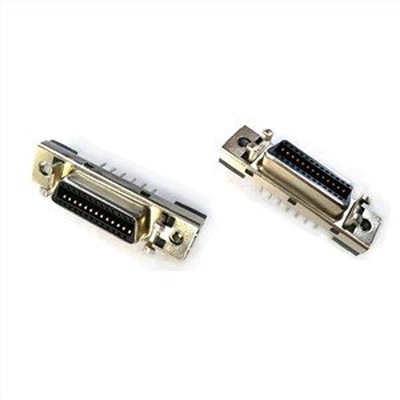

SCSI-Platinenanschluss: Dieser Anschlusstyp wird normalerweise auf der Leiterplatte von Geräten verwendet und dann mit dem entsprechenden SCSI-Kabel zur Datenübertragung verbunden. Es gibt drei Arten:Buchsen montieren SCSI-Anschluss, Clip-SCSI-Anschlussund SCSI-Anschluss vom SMT-Typ. Wird häufig auf Festplatten, Motion Controllern, optischen Laufwerken, Servoplatinen, SCSI PMC (LVD/SE) PCI-Schnittstellenmodulen usw. verwendet.
Aufgrund der technischen Eigenschaften des SCSI-Anschlusses gibt es zwei Arten von SCSI-Anschlüssen
0SCSI-Anschluss mit 0,635 mm Rastermaß
Dieser SCSI-Anschlusstyp wird häufig für SCSI-Festplatten oder verwandte Speichergeräte verwendet und gehört zum internen SCSI-Anschluss. Sie können verwandte Geräte finden050-poliges SCSI-Flachkabel mit 0,635 mm RastermaßUnd068-poliges SCSI-Flachkabel mit 0,635 mm Rastermaßauf dem Markt.
0SCSI-Anschluss mit 0,80 mm Rastermaß

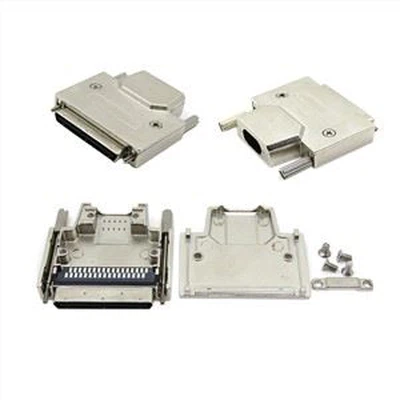

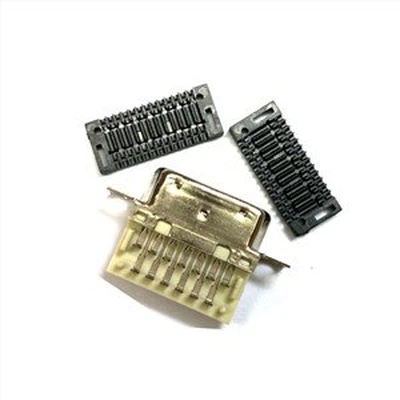

Dieser SCSI-Anschlusstyp wird auch (VHDCI) genannt. Kabelverbindungsstecker mit sehr hoher Dichte, gehört zum externen SCSI-Anschluss und bietet eine Lösung mit hoher Dichte für den Anschluss von Geräten wie Speicherarrays, Scannern und Grafikkarten. Typischer VHDCI-SCSI-Anschluss istSCSI-5 VHDCI 68-Pin-Anschluss, 26-poliger VHDCI-Anschluss, 100-poliger VHDCI-SCSI-Anschluss.
SCSI-Anschluss mit 1,27 mm Rastermaß
Der Abstand der meisten SCSI-Anschlüsse beträgt 1,27 mm und wird üblicherweise bei Festplatten, CD/DVD-Laufwerken, Bandaufzeichnungslaufwerken, Scannern und Druckern verwendet.
Praktische Anwendung des SCSI-Anschlusses

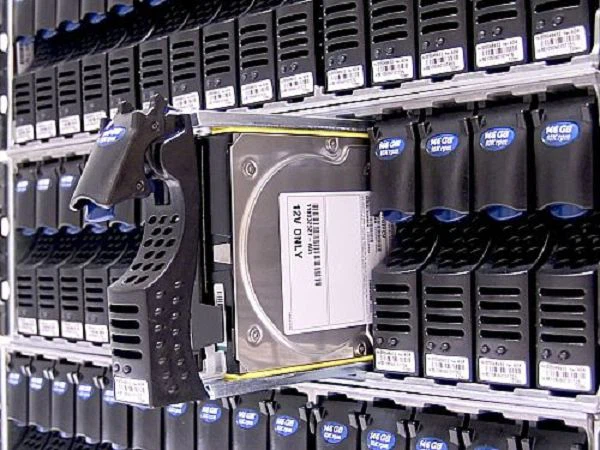

Rechenzentrum
SCSI-Anschlüsse werden häufig in Speichersystemen von Rechenzentren verwendet, verbinden große Festplatten-Arrays und Server und bieten leistungsstarke Datenspeicher- und Zugriffsmöglichkeiten.
Multimedia-Produktion
Im Bereich der Multimediaproduktion werden SCSI-Anschlüsse häufig zum Anschluss externer Geräte wie Videobearbeitungsgeräte und Audiogeräte verwendet, um dann die Verarbeitung und Bearbeitung von Mediendaten mit großer Kapazität und hoher Qualität zu ermöglichen.
Wissenschaftliches Rechnen
In den Bereichen wissenschaftliches Rechnen und Supercomputing werden SCSI-Anschlüsse häufig zum Anschluss großer Datenspeichergeräte verwendet und erfüllen dann die Anforderungen des Hochleistungsrechnens an die Datenzugriffsgeschwindigkeit.
Serverspeicher
Bei Servern auf Unternehmensebene werden SCSI-Anschlüsse zum Anschließen von Speichergeräten (z. B. Disk-Arrays, Bandbibliotheken usw.) verwendet, um leistungsstarke, zuverlässige Datenspeicher- und Sicherungslösungen bereitzustellen.
Über Starte SCSI Connector Manufacturing
Starte ist der führende Anbieter von SCSI-Steckverbindern aus China. Starte bietet ein komplettes Sortiment an standardmäßigen und kundenspezifischen SCSI-Steckverbindern (Small Computer System Interface) an und ersetzt die meisten SCSI-Steckverbinder der Hauptmarken wie Huawei, 3M, TE, Amphenol, National Instruments Corp. Molex, Honda, Hirose, L-com. Weit verbreitet in Computerperipheriegeräten, industrieller Automatisierung, Schienenverkehr, Messgeräten, Sichtprüfung, medizinischer Ausrüstung, Luft- und Raumfahrt, Militärindustrie und anderen Bereichen. Unsere SCSI-Steckerlinie umfasst:
Unsere Kunden
FAQ zu SCSI-Anschlüssen
F: Warum verwenden wir SCSI?
F: Wie viele Pins hat ein SCSI-Anschluss?
F: Was macht der SCSI-Adapter?
F: Warum verwenden Server SCSI?
F: Ist SCSI intern oder extern?
F: Ist SCSI besser als SATA?
F: Was ist der Unterschied zwischen SCSI und USB?
F: Was ist der Unterschied zwischen SCSI und NVMe?
Willkommen beim Kauf hochwertiger SCSI-Stecker von professionellen Herstellern und Lieferanten von SCSI-Steckern in China. Für maßgeschneiderten Service wenden Sie sich bitte an unser Werk.
