VHDCI-SCSI-Anschluss
VHDCI-Anschlussist ein SCSI-Anschluss mit hoher Dichte, gehört zum SCSI-5-Anschluss und ist die Abkürzung für „Very High Density Cable Interconnection“. Hauptsächlich für die Bereitstellung einer Hochgeschwindigkeits-Datenübertragung und einer stabilen Signalverbindung zwischen SCSI-Geräten und Computer konzipiert. Wir sprechen im Allgemeinen von einem VHDCI-Anschluss, einem spitzen 68-poligen VHDCI-Anschluss, der für verschiedene elektronische Geräte wie Grafikkarten, SCSI-Kanäle usw. geeignet ist und eine Bandbreite von 640 MB pro Sekunde bietet und so eine effiziente Datenübertragung gewährleistet.
Zu den Hauptmerkmalen des VHDCI-Steckers gehört das hochdichte Stapeldesign, das eine stabile Signalübertragung und Hochgeschwindigkeitsdatenübertragung ermöglicht. Seine Struktur umfasst eine Kontaktschnittstelle, eine Kontaktbeschichtung, eine elastische Kontaktkomponente und einen Kunststoffkörper des Steckverbinders, die die Verbindung und Signalübertragung zwischen Drähten, Kabeln, Leiterplatten und elektronischen Komponenten realisieren. Der VHDCI-Stecker zeichnet sich außerdem durch hohe Temperaturbeständigkeit und Korrosionsbeständigkeit aus und gewährleistet so einen stabilen Betrieb in verschiedenen Anwendungsumgebungen.
VHDCI-Anschlüsse werden häufig in Szenarien verwendet, die eine Hochgeschwindigkeits-Datenübertragung und stabile Signalverbindungen erfordern. Beispielsweise bietet der VHDCI-Anschluss in der Grafikkarte eines Computers die erforderliche Bandbreite und Unterstützung, um eine reibungslose und effiziente Grafikverarbeitung zu gewährleisten. Darüber hinaus nutzen SCSI-Kanäle auch VHDCI-Anschlüsse, um eine Hochgeschwindigkeits-Datenübertragung zu erreichen.
Wir gehen allgemein davon aus, dass der VHDCI-Anschluss ein 68-poliger VHDCI-Anschluss ist0SCSI-Anschluss mit 0,80 mm Rastermaß, nichtSCSI-Anschluss mit 1,27 mm Rastermaß, und mit den Abmessungen des 68-poligen VHDCI-Steckers und der Pinbelegung des 68P-VHDCI-Steckers vertraut. Hier ist eine Standard-VHDCI-68-Pin-Steckerzeichnung.
Tatsächlich gibt es neben dem 68-poligen VHDCI-Stecker viele Arten von VHDCI-Steckern auf dem Markt. Wir können sie leicht anhand der Steckerstifte, der Steckerabstandsgröße und der Steckerfunktionen unterscheiden.
Es gibt verschiedene Arten von VHDCI-Anschlussstiften
14-poliger VHDCI-Anschluss:Wird auch als 14-poliger SDR-Anschluss oder 14-poliger HDR-Anschluss bezeichnet und wird häufig bei Industriekamerageräten verwendet.
26-poliger VHDCI-Anschluss:Wird auch als HDR-26-Pin-Anschluss oder SDR-26-Pin-Anschluss bezeichnet. Es verfügt über einen 26-poligen SDR-26-poligen Anschluss mit einem Rastermaß von 0,80mm, der üblicherweise bei Industriekameras verwendet wird. Ein anderer Typ ist der 26-polige SDR-Stecker mit 1,0 mm Rastermaß, der häufig bei Cisco-Geräten verwendet wird.
28-poliger VHDCI-Anschluss:Wird auch als 0.80-mm-HD-VI-28P-Anschluss bezeichnet und wird häufig bei Huawei-Kameras verwendet.
36-poliger VHDCI-Anschluss:Wird auch als HDR 36-Pin-Anschluss bezeichnet und wird häufig bei Servos und Routern verwendet.
50-poliger VHDCI-Anschluss:Auch als 50-poliger HDRA-Anschluss bezeichnet, wird er häufig bei persönlichen Notebooks und deren Peripheriegeräten verwendet.
68-poliger VHDCI-Anschluss:Wird auch als 68-Pin SCSI-5-Anschluss bezeichnet und wird häufig bei Grafikkarten und SCSI-Speichergeräten verwendet.
100-poliger VHDCI-Anschluss:Wird auch HDRA 100-Pin-Anschluss genannt und wird häufig für PMC-Module mit einfacher Breite und PCI-Karten verwendet.
Von der VHDCI-Connector-Funktion verfügt es über zwei Connector-Typen
VHDCI-Kabelanschluss: Dieser Typ VHDCI-E/A-Anschluss wird zur Herstellung einer VHDCI-Flachbandkabelbaugruppe oder eines Verbindungskabels für industrielle Bildverarbeitungskameras verwendet, das üblicherweise mit verdrilltem, abgeschirmtem Kupferdraht verdrahtet wird, und dann Industriekameras, PCI-Breakout-Terminalboards und andere SCSI-Geräte anzuschließen. Dieser VHDCI-Flachbandsteckertyp wird durch Schrauben gesichert, die Verriegelungsklammer wird nicht unterstützt. Üblicherweise handelt es sich bei der Kabelmontage um einen 68-poligen VHDCI-Stecker und keinen VHDCI-Buchsenstecker. Sie können je nach Bedarf zwischen einem VHDCI-Stecker mit Lötanschluss oder einem IDC-Stecker wählen.

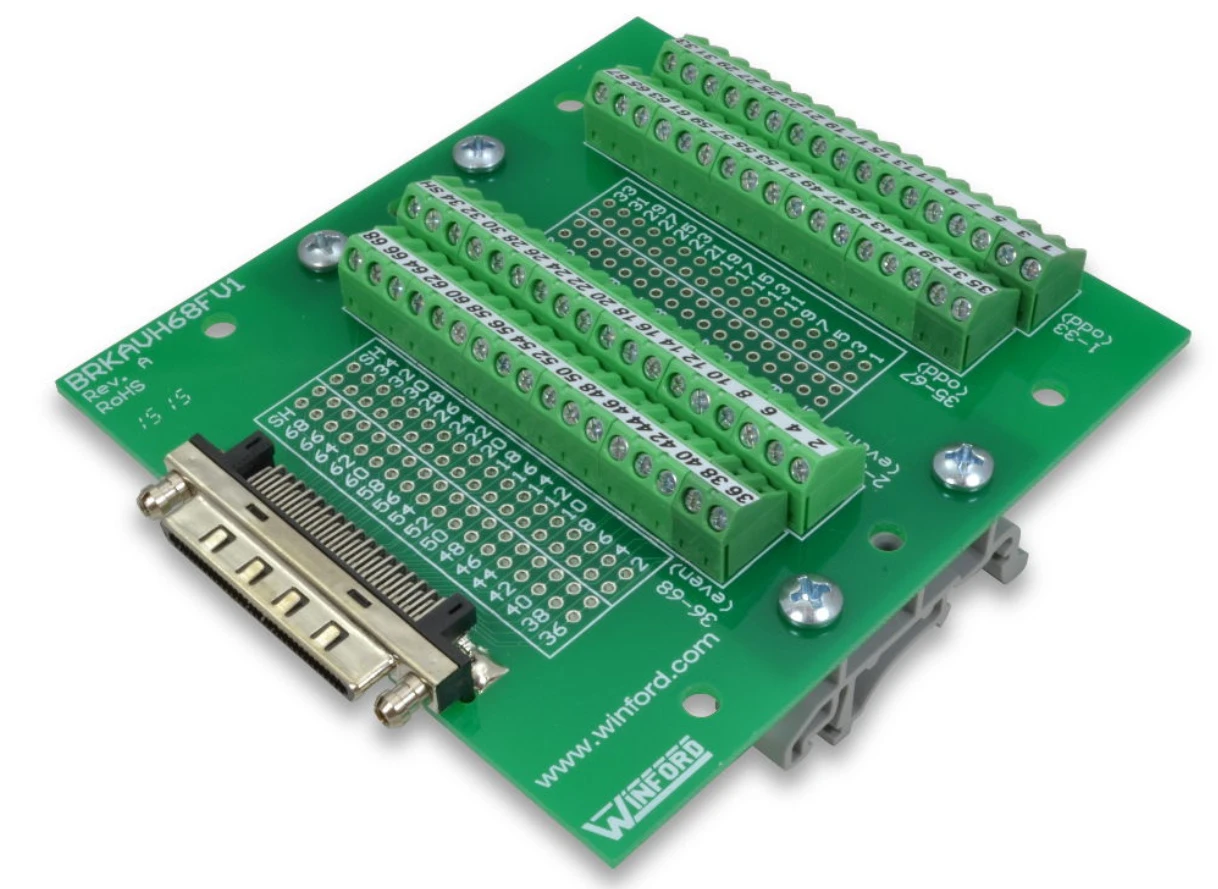

VHDCI-Platinenanschluss: Dieser VHDCI-Leiterplattenanschluss wird normalerweise auf der Geräteplatine und dem VHDCI-Adapter verwendet und dann zur Datenübertragung mit der entsprechenden VHDCI-Kabelbaugruppe verbunden. Kompatibel mit Terminal Block Breakout Board, erweiterten Bewegungssteuerungen, Automatisierungssteuerungen und Servoplatinen. Es verfügt über drei Arten von Steckverbindern: VHDCI-Steckverbinder vom SMT-Typ, VHDCI-Steckverbinder vom Clip-Typ und VHDCI-Steckverbinder für die Buchsenmontage.
Von der Rastergröße des VHDCI-Steckers gibt es zwei Arten von VHDCI-Steckern
0VHDCI-Bandsteckverbinder mit 0,80 mm Rastermaß: Es handelt sich um ein typisches Rastermaß für VHDCI-Steckverbinder. Es gibt 14-polige, 26-polige, 28-polige, 36-polige, 50-polige, 68-polige und 100-polige VHDCI-Steckverbindertypen. Aufgrund seines Designs mit hoher Dichte benötigt der Stack-VHDCI-Anschluss weniger Platz als der normale SCSI-Anschluss und verfügt daher über einen Dual-Stack-VHDCI-Anschluss. Insbesondere der 26-polige VHDCI-Anschluss, auch 26-poliger SDR-Anschluss genannt, wird häufig bei industriellen Bildverarbeitungskameras verwendet. Kompatibel mit Workstations, RAID, Bildverarbeitungskameras, Dateiservern und Netzwerkgeräten.
1. VHDCI-Stecker mit 0mm-Raster: Dieser VHDCI-Steckertyp wird bei einigen speziellen Geräten verwendet. Die Pins sind üblicherweise 26-polig, 27-polig und 37-polig. 1. Der 26-polige VHDCI-Anschluss mit einem Abstand von {{6}mm wird auch als Smart Serial Connector bezeichnet und wird auf Cisco-Geräten verwendet. DH40-27S 1,{{10}mm Rastermaß 27-Pin-Stecker und DH40-37S 1,0 mm Rastermaß 37-Pin-Stecker werden auf Hirose-Geräten verwendet.
Vorteil des VHDCI-Anschlusses
Geringe Größe: Der VHDCI-Anschluss ist kleiner als der herkömmliche 68-Pin-SCSI-Anschluss und bietet mehr Anschlussmöglichkeiten auf begrenztem Raum. Beispielsweise kann ein 3HE hohes Board in zwei Reihen in insgesamt 4 Steckverbinder eingesteckt werden. Hier sind die Abmessungen des VHDCI-Steckers im Vergleich zum 68-poligen MDR-Stecker.
„Hohe Dichte“: Im Vergleich zum SCSI68-Pin-Anschluss bietet der VHDCI-Anschluss eine höhere Dichte und kann mehr Kanäle auf demselben Raum bereitstellen.
Kostengünstig: Die Kosten für VHDCI-Steckverbinder sind relativ niedrig als bei verwandten Steckverbindern mit großen Pins und reduzieren die Gesamtkosten des Projekts erheblich. Beispielsweise können drei VHDCI68 einen LFH200 als Schnittstelle der Matrix-Switch-Karte ersetzen und so mindestens 40 % Kosten einsparen.
„Breite Anwendung“: VHDCI-Steckverbinder werden häufig in verschiedenen Geräten verwendet, beispielsweise in Datenerfassungsmodulen, seriellen Kommunikationskabeln usw.
Hauptanwendungen von VHDCI-Steckverbindern
Industrielle Automatisierungssysteme
In industriellen Automatisierungssteuerungssystemen können VHDCI-Steckverbinder zum Anschluss wichtiger Geräte wie SPS (speicherprogrammierbare Steuerungen), Servoantriebe, Sensoren usw. verwendet werden, um eine schnelle und stabile Datenübertragung und Steuersignalübertragung zu erreichen.
In Robotersteuerungssystemen können VHDCI-Anschlüsse komplexe Kommunikationen zwischen Robotersteuerungen und Aktoren unterstützen und so sicherstellen, dass Roboter verschiedene vorgegebene Aktionen präzise ausführen können.
Computerhardwaregeräte
Server und Rechenzentren:In High-End-Servern und Rechenzentren werden VHDCI-Anschlüsse häufig zum Anschluss von Speichergeräten, Netzwerkgeräten, Erweiterungskarten usw. verwendet und bieten Datenübertragungskanäle mit hoher Dichte, um den Anforderungen der Verarbeitung großer Datenmengen und der Hochgeschwindigkeits-Netzwerkkommunikation gerecht zu werden .
Grafikverarbeitung:In Grafik-Workstations und Hochleistungs-Gaming-Computern können über VHDCI-Anschlüsse High-End-Grafikkarten und andere Grafikverarbeitungsgeräte angeschlossen werden, um eine reibungslose Übertragung hochauflösender Bilder und Videos zu erreichen.
Datenkommunikations- und Testgeräte
Datenübertragungsausrüstung:In Geräten, die eine Hochgeschwindigkeits-Datenübertragung erfordern, wie z. B. hochauflösende Videoaufnahmekarten, Audio-Schnittstellenkarten usw., können VHDCI-Anschlüsse stabile und zuverlässige Datenübertragungskanäle bereitstellen.
Prüf- und Messgeräte:Im Bereich Test und Messung können VHDCI-Steckverbinder zum Anschluss von Datenerfassungskarten, Oszilloskopen und anderen Geräten verwendet werden, um eine hochpräzise Signalerfassung und -analyse zu erreichen.
Andere High-End-Anwendungen
High-End-Workstations und Server:VHDCI-Anschlüsse werden häufig in High-End-Workstations und -Servern verwendet, insbesondere in Szenarien, die Schnittstellen mit hoher Dichte und Hochgeschwindigkeitsdatenübertragung erfordern.
Eingebettete Systeme:In eingebetteten Systemen können VHDCI-Anschlüsse zum Anschluss verschiedener Peripheriegeräte und Erweiterungsmodule verwendet werden, um die Skalierbarkeit und Flexibilität des Systems zu verbessern.
Über die Herstellung von VHDCI-Steckverbindern von Starte
Als führender Lieferant von VHDCI-Steckverbindern in China verfügt Starte über ein professionelles Forschungs- und Entwicklungsteam für VHDCI-Steckverbinder, das hochwertige Produkte entwerfen und produzieren kann, um die individuellen Anforderungen der Kunden an VHDCI-Steckverbinder zu erfüllen. Die VHDCI-Steckverbinder von Starte können VHDCI-Steckverbinder großer internationaler Marken ersetzen, wie z. B. 3M VHDCI-Steckverbinder, NI VHDCI-Steckverbinder, Hirose VHDCI-Steckverbinder, Steckverbinder der Honda HDRA-Serie und Camera-Link-SDR-Steckverbinder, CISCO Smart Series-Steckverbinder usw.
Warum Starte wählen?
Professionelle Anpassung
Qualifizierte Mitarbeiter kommunizieren effektiv und schnell, um schnell Gesamtlösungen bereitzustellen.
Kurze Vorlaufzeit
Vorrätige Produkte werden noch am selben Tag versendet, maßgeschneiderte reguläre Produkte werden innerhalb von 3-7 Werktagen versandt.
Kein MOQ erforderlich
Die Nachfrage nach 1 Stück wird ebenfalls unterstützt
Kostengünstig und leistungsstark
Kaufen Sie Rohstoffe in großen Mengen von namhaften Unternehmen ein und nutzen Sie für die Verarbeitung hochpräzise Geräte.
Unsere Kunden
Häufig gestellte Fragen zum VHDCI-Connector
F: Was ist der VHDCI-Steckerabstand?
F: Welche Abmessungen hat der VHDCI-Anschluss?
F: Gehört der VHDCI-Anschluss zum SCSI-Anschluss?
F: Was ist der Unterschied zwischen SCSI und VHDCI?
