Tiefe technische Analyse des VHDCI 68-Pin-Steckers

VHDCI (sehr hohe Dichtekabel-Interconnect) 68-Pin-Steckerist ein hoch - Dichte elektrischer SCSI -Anschluss, speziell für Compact, High - Pin - Zählanwendungen, die eine zuverlässige Datenübertragung erfordern. Es unterscheidet sich mit dem gemeinsamen 1,27 -mm -HPDB -68 -Pin -Stecker oder einem MDR 8 -Pin -Stecker. Wir werden uns mit seiner physikalischen Struktur, ihren elektrischen Eigenschaften, Anwendungsszenarien und zukünftigen Entwicklungstrends befassen.

Ⅰ.Produktion vonVHDCI 68 Pinanschluss

1.1 Definition und Grundstrukturvon 68 Pin VHDCI -Anschluss

VHDCI (Kabelverbindungskabel mit sehr hoher Dichte) 68 - Pin-Stecker ist ein hocher Elektroanschluss der Dichte, der eine Dual-Row-Stiftanordnung mit 34 Stiften in der oberen Reihe und 34 Pins in der unteren Reihe, insgesamt 68 Pins annimmt. Die Pin -Tonhöhe des Steckers beträgt 0,8 mm, wodurch er kompakter ist als herkömmliche SCSI -Anschlüsse, während er die gleiche Anzahl von Stiften beibehält. PLS -Überprüfungen miteinanderLötentyp VHDCI 68 Pin Männlicher AnschlussPinout auf verwandte Zeichnung.

Physikalisch ist der VHDCI 68 -Pin -Anschluss der Mini - Centronics -Schnittstelle sehr ähnlich. VHDCI 68 Pin -Stecker wird normalerweise verwendet, um verwandte VHDCI -68 -Pin -Kabel zu erstellen, und der VHDCI 68 -Pin -weibliche Stecker (Sockel) wird auf Geräten montiert. Mit diesem Design können vier breite SCSI -Steckverbinder innerhalb eines einzelnen PCI -Kartensteckplatzes für Anwendungen mit begrenztem Platz geeignet sein, aber eine hohe Bandbreite erfordern.

1.2 Historische Entwicklung und Standardsvon 0,80 mm Pitch 68 Pin VHDCI -Anschluss

0,80 mm Pitch VHDCI 68 -Pin -Steckerwurde im Rahmen der SCSI-5-Architektur eingeführt. Es wird auch in der Branche als "SCSI-4" und "SCSI-5" bezeichnet, obwohl diese Begriffe nicht offiziell standardisiert sind. VHDCI 68 Pin SCSI-5-Anschluss ist vollständig mit früheren SCSI-Standards kompatibel und bietet gleichzeitig verbesserte Leistungsmerkmale.

Die Entwicklung des 68 -Pin -VHDCI -SCSI -Anschlusses wurde durch die Notwendigkeit höherer - -Dichteverbindungen angetrieben, als sich die SCSI -Technologie entwickelt hat, um breitere Datenbusse und höhere Übertragungsraten zu unterstützen. Es bietet eine Lösung für Systeme, die den bitweiten Datenpfad von 16 - von SCSI-5 benötigen und gleichzeitig die Raumanforderungen minimieren.

1.3 Alle Arten von VHDCI 68 -Pin -Stecker

Wir können VHDCI 68 -Pin -Stecker nach seinem Geschlecht klassifizieren. Im Allgemeinen ist der männliche Stecker von VHDCI 68 Pin ein Stecker - Typ -Anschluss, um zugehörige VHDCI 68 -Pin -Kabelbaugruppe zu erstellen, während VHDCI 68 -Pin -weiblicher Anschluss ein Socket - -Typanschluss ist, der typischerweise auf der Schaltkartonplatte oder Chassis eines Geräts montiert ist. Die Details sind wie folgt:

Kabel - Endverbinder:Es hat zwei Typen VHDCI 68 Pin männlicher Anschluss, einer ist Lötentyp VHDCI 68 Pin männlicher Anschluss, ein anderer Typ istIDC -Typ VHDCI 68 Pin Männlicher Anschluss.

Wenn Sie Standard-VHDCI 68-Pin-SCSI-5-Kabelbaugruppe erstellen, mit denen zwei Geräte mit weiblichen VHDCI-Anschlüssen angeschlossen werden, wie z. Es ist bequem, Kabel mit einer geraden Verbindung des VHDCI -68 -Pin -Pin -Layouts herzustellen.

Wenn Sie VHDCI 68 -Pin -Kabelbaugruppen mit gemischten Anschlüssen wie MDR 50/68/100 SCSI -Anschluss oder HPDB 50/68/100 SCSI -Anschluss herstellen, verwenden wir normalerweise den VHDCI 68 -Pin -Stecker vom Lötentyp. Es ist bequemer, Kabel mit kundenspezifischem Pin -Layout zu erstellen.

Gerät - Seitenverbinder: Obwohl die meisten Geräte -Side -SCSI -Anschlüsse weiblich sind, existiert er jedoch noch zwei Typen 68 Pin männlicher VHDCI 68 -Pin -Stecker auf dem Gerät. Andere sind weibliche Anschlüsse. Es gibt folgende VHDCI 68 Frauenverbinder auf dem Markt:

Klemme PCB -VHDCI 68 PIN männlicher Stecker

Rechter Winkel VHDCI 68 PIN männlicher Stecker - im Stecker, wie zum BeispielHdra - ec68lmdt rechter Winkel VHDCI 68 PIN männlicher PCB SCSI -Anschluss.

Rechtswinkel -Dip -Typ VHDCI 68 Pin weiblicher Anschluss

Vertikaler Typ VHDCI 68 Pin weiblicher Anschluss

SMT -Typ vertikaler VHDCI 68 Pin weiblicher Stecker, Verschiebung von Molex 73776-0201 VHDCI 68 Pin weiblicher Stecker.

Klemme PCB durch Lochhalterung VHDCI 68 Pin Weiblicher Stecker

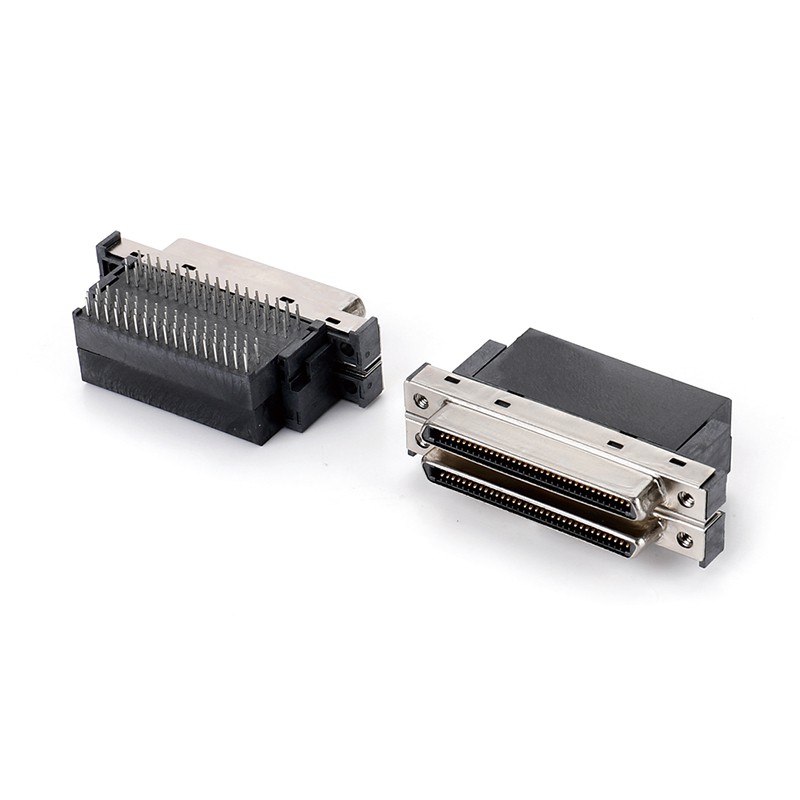

Dual - Stack Right Angel VHDCI 68 Pin weiblicher Anschluss

Ⅱ.Physische und mechanische Spezifikationen von VHDCI 68 Positionsanschluss

2.1 68p VHDCI SCSISteckerabmessungen und Geometrie

68 Pin 0,80 mm VHDCI -SCSI -Anschluss ist im Vergleich zu herkömmlichen SCSI -Anschlüssen sehr kompakt. Mit einer Gesamtbreite von nur 3,2 cm nimmt es signifikant weniger Platz ein als 4,5 cm - breites HD 68 - Pin SCSI-Anschluss und 6,5 cm - breiter 50-Pin-Stecker. Diese kompakte Größe wird durch seine 0,8 -mm -Stift -Tonhöhe erreicht, die eine höhere Stiftdichte ermöglicht.

Gemeinsames Kabel - Ende 0,80 mm SCSI -5 68 Pin VHDCI -Steckverbinder verfügen über einen Nickel - -Plattiertes Zinklegungsgehäuse, das eine EMI -Abschirmung und mechanische Haltbarkeit bietet. Das Gehäusekonstruktion umfasst Schraubenhalterungen für eine sichere Verbindung, die sicherstellt, dass die Verbindung auch in hohen - Vibrationsumgebungen stabil bleibt.

2.2 68p VHDCI SCSI-5-AnschlussPIN -Anordnung und Kontaktdesign

68 Pins VHDCI -Anschluss sind in zwei parallelen Reihen, 34 Stiften in der oberen Reihe und 34 Stifte in der unteren Reihe angeordnet. Diese Dual - Zeilenkonfiguration ermöglicht ein ausgewogenes Layout, wodurch die Signalintegrität maximiert und gleichzeitig die mechanische Stabilität beibehalten wird. Die PIN -Anordnung folgt genau dem Centronics -Schnittstellenmuster, das das Verdrahtungsdesign vereinfacht.

68 Positionenkontakte sind Gold -, so dass sie für hohe - Zuverlässigkeitsanwendungen geeignet sind, da Gold einen hervorragenden Korrosionswiderstand und einen geringen Kontaktwiderstand bietet. Das Kontaktdesign sorgt für eine sichere Paarung und eine zuverlässige elektrische Verbindung, wobei jeder Kontakt eine Nennstromkapazität von 0,5 ° C hat.

2.3VHDCI 68 PositionskabelSpezifikationen und Eigenschaften

VHDCI 68-Pin-SCSI-abgeschirmte KabelVerwenden Sie normalerweise 28 - 30 AWG -Drähte. Für Anwendungen, die hohe - -Speed-Datenübertragung erfordern, sind 30 AWG-Drähte häufig, während 28 AWG-Kabel in Szenarien verwendet werden können, die eine höhere Stromversorgerkapazität erfordern.

Abschirmung ist eine kritische Überlegung fürSCSI 68 PIN VHDCI -Kabel, insbesondere in hohen - -Speened -Anwendungen. Viele VHDCI 68 -Pin -SCSI -Kabel verwenden eine doppelte - geschützte Twisted - -Paarstruktur mit Flechten, um die EMI/RFI -Interferenz zu reduzieren. Der Gesamtkabeldurchmesser der abgeschirmten Version beträgt ungefähr 0,38 Zoll (9,7 mm) mit einem empfohlenen Biegeradius von 117 mm.

III. Elektrische Eigenschaften und Leistung von 0,80 mm 68 Position D - geformter Stecker

3.1 Signalübertragung und Datenrate

Champ 0,80 mm 68 Position D - geformter Anschluss wird hauptsächlich in scsi - 5 -Anwendungen verwendet und unterstützt einzelne - Ended (SE) und niedrige - Voltage Differential (LVD) Signale. Diese doppelte Kompatibilität macht es für eine Vielzahl von Systemen geeignet, von älteren SE-basierten Geräten bis hin zu neuen LVD-Systemen, die eine höhere Leistung erfordern.

Im LVD -Modus unterstützt der Einzelstapel VHDCI 68 -Pin -Anschluss die Datenübertragungsrate von bis zu 320 MB/s, was die maximale Rate von Ultra - 320 scsi ist. Diese hohe Übertragungsrate wird durch Differentialsignalisierung erreicht, wobei jedes Signal über ein verdrehtes Paar übertragen wird. Diese differentielle Signalmethode bietet eine bessere Rauschenimmunität und ermöglicht höhere Datenraten als einstöckige Signalübertragung.

3.2 Stromversorgung und aktuelle Bewertung

VHDCI 68-Pin-SCSI-Anschluss bietet eine Stromverbindung, wenn sie mit Geräten verbunden werden. Die Standardkonfiguration enthält eine +5 v -Stromleitung, die typischerweise 30 AWG -Kabel verwendet. Der Stecker hat eine maximale Spannung von 36 V AC und einen Nennstrom von 0,5A pro Kontakt.

In SCSI -Anwendungen werden die Stromstifte verwendet, um periphere Geräte Strom zu liefern, wodurch die Notwendigkeit einer separaten Leistungsverbindung beseitigt wird. Diese Integration vereinfacht die Verkabelung und reduziert die Gesamtkomplexität des Gesamtsystems, wodurch der VHDCI -Anschluss für Multi - Geräteinstallationen wie RAID -Arrays besonders geeignet ist.

3.3 Rauschreduktion und EMI -Abschirmung

Einer der wichtigsten Vorteile des SCSI VHDCI 68-Pin-Anschlusses ist die hervorragende Geräuschreduzierung und die EMI-Abschirm-Fähigkeiten. Die meisten männlichen Stecker von VHDCI 68 Pin verfügen über ein Metallgehäuse, das eine Abschirmbarriere bietet, um externe elektromagnetische Interferenzen zu verhindern. Darüber hinaus verwenden Standard -68 -Ways -SCSI 68 -Pin -VHDCI -Datenkabel einzeln abgeschirmte verdrehte Paare, wobei jedes Paar in seine eigene Abschirmschicht eingeschlossen ist und das gesamte Kabel weiter abgeschirmt ist.

V. Stärken und Einschränkungenvon 68 Kontakten VHDCI -Stecker

5.2 Einschränkungen und Überlegungen



Kosten

Aufgrund komplexer Konstruktions- und Fertigungsanforderungen sind VHDCI -68 -Pin -Stecker und Kabel häufig teurer als einfachere Steckertypen.

01



Komplexität

Anforderungen an die Anzahl der hohen Pin und unterschiedliche Signalanforderungen können die Systemdesign und die Fehlerbehebung komplexer machen.

02



Körperliche Größe

68 Pin -VHDCI -Anschlüsse benötigen eine erhebliche Menge an Bordfläche im Vergleich zu USB- oder Thunderbolt -Anwendungen.

03



Spezialanwendungen

In erster Linie für SCSI -Anwendungen entwickelt und ist möglicherweise nicht die beste Wahl für andere Arten von Systemen, bei denen unterschiedliche Protokolle oder Steckertypen häufiger vorkommen.

04



Kabelmanagement

Relativ großer Durchmesser von abgeschirmten VHDCI -68 -Pin -Kabeln kann die Kabelmanagement in Systemen mit begrenztem Platz herausfordern.

05

5.3 Kompatibilität mit anderen Anschlusstypen

VHDCI-Anschlüsse verwenden den Standard-68-pin-SCSI-5-Pinout, wodurch sie mit anderen 68-poligen SCSI-Steckverbindern kompatibel sind.

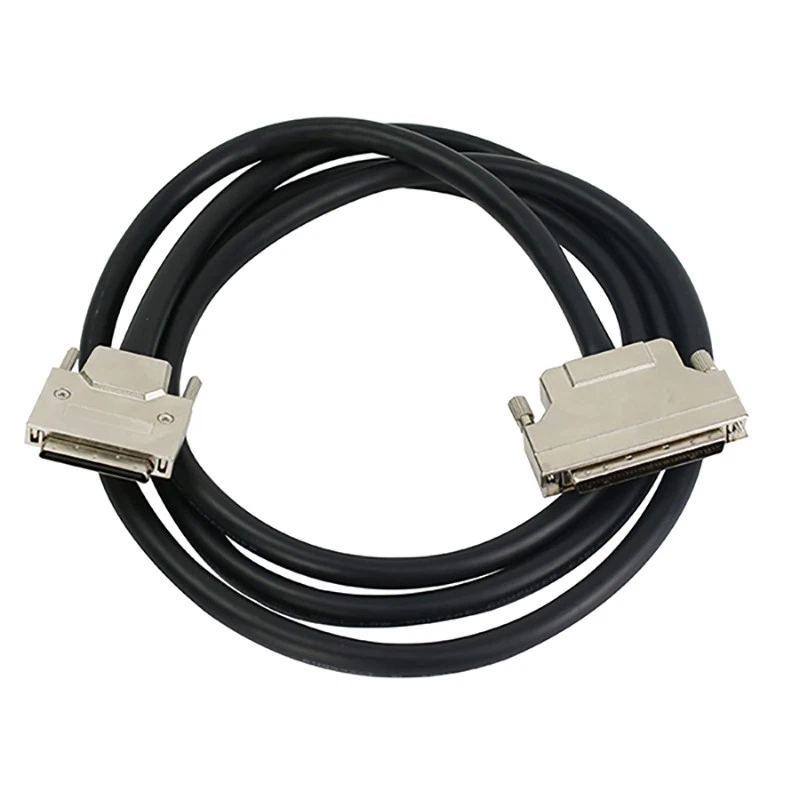

VHDCI 68 -Pin -Adapter -SCSI -Kabel sind verfügbar, um VHDCI -Anschlüsse mit anderen Arten von SCSI -Anschlüssen anzuschließen, z. Diese Anpassungsfähigkeit ermöglicht es, VHDCI-basierte Systeme mit älteren Geräten zu integrieren, die unterschiedliche Steckertypen verwenden. Wie StarteVHDCI 68 PIN männlich zum HD68 -Pin Männlichen SCSI -Kabel.

VHDCI 68 -Pin -Anschluss kann zum Übertragen von Audio- und Videosignalen per HDMI -Anschluss, VGA -Anschluss oder DVI -Anschluss verwendet werden. Es ist mit Computergrafiksystemen kompatibel, insbesondere in Multi - Monitor -Setups. Starte macht verwandtVHDCI68 -PIN zu 4 Anschlüssen HDMI Monitor -Kabel, VHDCI68 PIN zu 4 Ports VGA Splitter -KabelUndVHDCI68 -PIN zu 4 Anschlüssen DVI -Adapterkabel.

VHDCI68 -PIN zu 4 Anschlüssen HDMI -Monitoradapterkabel

VHDCI 68 PIN zu 4 Ports VGA Splitteradapterkabel

VHDCI68 -PIN zu 4 Ports DVI Splitteradapterkabel





Darüber hinaus stellt die Kompatibilität von VHDCI 68 -Pin -Steckverbindern mit SE- und LVD -Signalen sicher, dass sie mit einer Vielzahl von SCSI -Geräten arbeiten können, die von älteren SE - -basierten Geräten bis hin zu neueren LVD -Systemen reichen, die eine höhere Leistung erfordern. Wie StarteSCSI VHDCI 68 PIN männlich zum HD50 -Pin Männlichen Adapterkabel.

Vi. Zukünftige Entwicklung und alternative Lösungen

6.1 aufkommende Technologien und potenzielle Ersatzstoffe

Mit der Weiterentwicklung der Technologie bewegt sich der Markt mit höherer Leistung zu kleineren Anschlüssen, was höhere Datenraten unterstützen kann. Für SCSI -Anwendungen ist SAS (seriell angehängte SCSI) der Nachfolger paralleler SCSI geworden, der höhere Datenraten und eine effizientere Signalübertragung bietet.

SAS verwendet kleinere und effizientere Anschlüsse und unterstützt die Datenraten bis zu 12 GB/s (ungefähr 1,5 GB/s) pro Kanal. Zum Beispiel der Stecker von Mini SAS HD (SFF-8643) und Mini SAS 4X (SFF-8088). Während diese Anschlüsse weniger Platz einnehmen, bieten sie im Vergleich zu VHDCI -68 -Pin -Anschlüssen eine höhere Dichte und Leistung.

Für allgemeine - Zweck von High - Geschwindigkeitsdatenübertragung werden USB - C -Anschlüsse und Thunderbolt -Anschlüsse sowohl in Verbraucher- als auch in professionellen Anwendungen immer dominanter. Sie sind signifikant kleiner als VHDCI 68 -Pin -Stecker und unterstützen viel höhere Datenraten (bis zu 40 GB/s).

6.2 Aktuelle Einführung und Trends der Branche

Trotz der kontinuierlichen Entstehung neuer Technologien behält der 0,80 -mm -Pitch VHDCI 68 - Pin -Anschluss immer noch eine bestimmte Marktpräsenz bei. Es wird weiterhin in industriellen Automatisierung, Datenerfassungssystemen und einigen High-End-Speicheranwendungen verwendet.

In der Speicherbranche werden jedoch eine große Anzahl von VHDCI - -basierten Systeme immer noch verwendet. Das Vorhandensein dieser installierten Geräte stellt sicher, dass 68 -Pin -VHDCI -Stecker und Kabel weiterhin für einen bestimmten Zeitraum hergestellt und unterstützt werden.

6.3 lang - Term Perspektiven von VHDCI 68 -Pin -Steckern

VHDCI 68-Pin-SCSI-Anschluss dient wahrscheinlich weiterhin spezifische Nischenmärkte, wo die einzigartige Kombination aus hoher Dichte, mechanischer Haltbarkeit und SCSI-Kompatibilität von entscheidender Bedeutung ist. In den breiteren Verbraucher- und kommerziellen Anwendungen kann es jedoch weiterhin durch neuere, effizientere Steckertechnologien ersetzt werden.

Long - Begriff Lebensfähigkeit des VHDCI 68 -Pin -Steckers hängt weitgehend von der anhaltenden Unterstützung der Hersteller und der anhaltenden Nachfrage bestimmter Branchen ab, insbesondere in der industriellen Automatisierung, Test und Messung sowie der Legacy -Speichersysteme. Wenn diese Branchen zu neuen Technologien wechseln, kann die Verwendung von VHDCI -Steckverbindern allmählich sinken, aber die Ersatzteile und Unterstützung werden wahrscheinlich noch viele Jahre lang erforderlich sein.
