Was ist ein HD 50-Pin-SCSI-Anschluss?
50-poliger SCSI-Anschluss mit hoher-Dichte(High Density 50-Pin SCSI Connector) ist eine kompakte Verbindungslösung, die speziell für die Small Computer System Interface (SCSI) entwickelt wurde.50-poliger SCSI-Anschluss mit 1,27 mm RastermaßDer Stift ist in zwei Belegungen erhältlich, 25 vergoldete Stifte liegen auf jeder Seite und werden häufig in Datenspeicherungsdiensten und industriellen Steuerplatinen verwendet.
I. Technische Definition und physikalische Eigenschaften des 50-poligen SCSI-Anschlusses
Pin-Abstand:Standardmäßiger externer 1,27-mm-SCSI-Anschluss (Half Pitch), der im Vergleich zum Full Pitch (2,54 mm) 50 % Platz spart.
Pin-Anordnung:Zwei Reihen mit 25 Pins auf jeder Seite, mit Metallgehäuse-Abschirmungsdesign vom Typ D-. Auch als HPDB50-Pin, HD50-Pin, Micro DB50-Pin, MD 50-Pin, SCSI D-Sub 50-Pin usw. bezeichnet.
Aktuelle Tragfähigkeit:Normalerweise 0,5-3A, geeignet für Signalübertragung mit geringer Leistung.
Hülse:Zinkdruckguss oder verzinnter Stahl mit einer EMI-Abschirmwirkung von 40–60 dB.
Kontakte:Vergoldet-, unterstützt Anschlussmethoden wie IDC, Löten, DIP, PCB Clip und Surface Mount Technology (SMT), kompatibel mit 28–30 AWG 50-Wege-SCSI-Kabeln.
Verriegelungsmechanismus:Schraubverschluss oder Federriegel sorgen für Verbindungsstabilität in vibrierenden Umgebungen.
Hier istZeichnung des Micro DB 50-poligen SCSI-Steckers, das die Pinbelegung des 50-poligen SCSI-Anschlusses zeigt,SCSI--2 50-Pin-SteckerStruktur.
II. Signalübertragungseigenschaften des 50-poligen D--Sub-SCSI-Anschlusses
Differenzielles Signaldesign:
Verwendet 25 verdrillte {1}Paarkabel für die Datenübertragung und integriert Differenzsignaltechnologie, um Übersprechen und elektromagnetische Störungen zu reduzieren. Die typische Differenzimpedanz beträgt 100 Ω, unterstützt eine Signalfrequenz von 10–20 MHz, mit einer entsprechenden Übertragungsrate von bis zu 10–20 MB/s (Fast SCSI).
Protokollkompatibilität
SCSI-2-Standard:Unterstützt parallele 8-Bit-Datenübertragung mit einer maximalen Rate von 10 MB/s; Beim Upgrade auf Fast SCSI verdoppelt sich die Geschwindigkeit auf 20 MB/s.
Abwärtskompatibilität:Stellen Sie über einen Adapter eine Verbindung zu SCSI-1-Geräten her (z. B. HPDB50 zu Centronics 50).
III.Typische Anwendungsszenarien
Speichergeräte
SCSI-Festplatten/optische Laufwerke:Beispielsweise unterstützen frühe Macintosh-Computer und Sun-Workstations Daisy-Chain-Verbindungen für bis zu sieben Geräte.
Bandlaufwerke/RAID-Arrays:Verbindungen mit hoher-Dichte ermöglichen die synchrone Datenübertragung über mehrere Geräte hinweg, beispielsweise Lomega Zip-Laufwerke.
Industrie und Instrumentierung
Datenerfassungskarten (DAQ):Integrieren Sie analoge/digitale Signalkanäle auf begrenztem Raum, z. B. Produkte von National Instruments.
Industrielle Steuerungsmodule:Wird für die Signalinteraktion mit hoher -Dichte zwischen SPS und Sensoren verwendet.
Professionelle Ausrüstung
Medizinische Bildgebungssysteme:Für die Übertragung von Detektordaten in Geräten wie CT-Scannern, die sowohl hohe Geschwindigkeit als auch Anti-Interferenzfähigkeit erfordern.
Testausrüstung:Mehrkanaliger Signaleingang und -ausgang für Instrumente wie Oszilloskope und Logikanalysatoren
IV. Vergleich mit anderen SCSI-Schnittstellen
|
Parameter |
|
 Centroncis 50-poliger Stecker |
 HD 68-Pin-Buchse |
|
Bild von Pin |
1,27 mm (halbe Steigung) |
2,54 mm (voller Pitch) |
1,27 mm (halbe Steigung) |
|
Datenübertragungsrate |
10-20 MB/s (Fast SCSI) |
5 MB/s (SCSI-1) |
40–80 MB/s (Ultra2 Wide) |
|
Signaltyp |
Single-Ended/Differential (SCSI-2 Differential) |
Single-beendet |
Differential (LVD) |
|
Anzahl der Geräte |
7 Einheiten (8-Bit-Bus) |
7 Einheiten |
15 Einheiten (16-Bit-Bus) |
|
Typische Anwendungen |
Kompakter Speicher, industrieller Controller |
Frühe Geräte mit geringer-Geschwindigkeit |
Speicher und Server auf Unternehmensebene- |
V. Gängige Arten von HD50-Pin-SCSI-Steckern:
Nach der Verbindungsfunktion von Steckverbindern klassifizieren wirHD50-Pin-Anschlüssein Kabel-zu -Kabelanschlüsse und Kabel{2}}zu-Platinenanschlüsse.

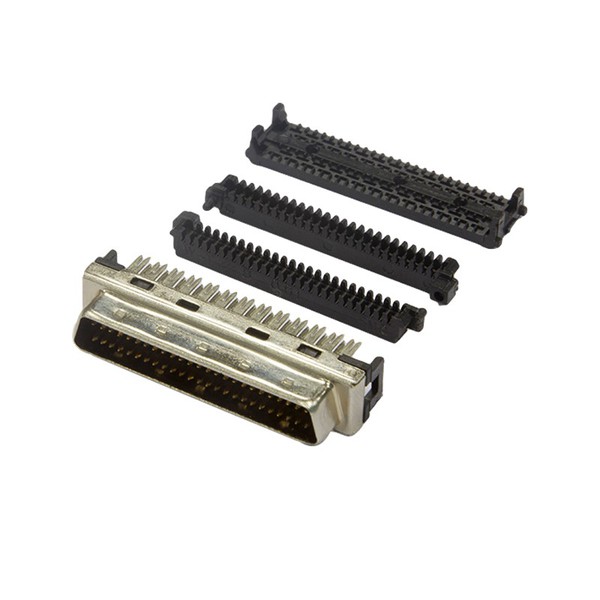

Üblicherweise werden 50-polige SCSI-Anschlüsse -an-verkabelt:
Üblicherweise wird ein 50-poliger SCSI-Anschluss an die Platine angeschlossen:
Starte ist ein professioneller Hersteller von 50-poligen HD-SCSI-Steckverbindern in Shenzhen, China. Starte bietet eine komplette Reihe von 50-poligen DB-SCSI-Steckverbindern mit 1,27 mm Rastermaß an, die zu den meisten SCSI-Steckverbindern der wichtigsten Marken wie Honda, TE, 3M, Molex und Hirose passen und diese ersetzen können. Beispielsweise ist der 50-polige HD-Stecker vom IDC-Typ ein Ersatz für den 50-poligen IDC-D--Sub-Stecker 5749111-4 1.27mm von TE, passend zum 50-poligen D{12}}-förmigen Leiterplattensteckverbinder der Serie 5787082-5 0.50 von TE. Starte stellt auch entsprechende Rückgehäuse für 50-polige SCSI-Kabelstecker her, die durch Federriegel und Schrauben verriegelt sind.
Wenn Sie einen 50-poligen SCSI-Anschluss benötigen, können Sie sich gerne an uns wenden.
